Cara Konfigurasi VoIP (IP Phone) Di Packet Tracer

Assalamu`alaikum Wr.Wb

Cara Setting VoIP (IP Phone)DI Cisco Packet Tracer

Langkah langkah :

1. Buka software cisco packet tracker. Saya menggunakan cisco packet tracker 5.3 setup.
2. Lalu Buatlah sebuah router 2811
3. Buatlah sebuah switch dengan menggunakan switch 2960 .
4. Buatlah IP phone (6 IP Phone).
5. Selanjutnya Sambungkan IP phone Ke switch, dan juga dari switch ke router. Semuanya menggunakan kabel jenis straigh-trough.
6. Lalu  colokkan power adapter pada masing – masing Ipphone .

• Kita harus melalukan konfigurari router. Berikut langkah – langkah untuk konfigurasi router :

#Konfigurasi Router

Nahhh ini cara untuk mengkonfigurasi IPphonenya dan pemberian ip secara aotomatic, atau lebih jelasnya anda bisa liat gambar berikut ini.

Router>en

Router#conf ter

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#ip dhcp pool voice

Router(dhcp-config)#network 192.168.1.19 255.255.255.0

Router(dhcp-config)#default-router 192.168.1.1

Router(dhcp-config)#option 150 ip 192.168.1.1

Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.1.1

Router(config)#int fa 0/0

Router(config-if)#ip add

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shu

Router(config-if)#exit

Router(config)#telephony-service

Router(config-telephony)#max-ephones 6

Router(config-telephony)#max-dn 6

Router(config-telephony)#ip source 192.168.1.1 port 2000

Router(config-telephony)#auto assign 4 to 6

Router(config-telephony)#auto assign 1 to 5

Router(config-telephony)#exit



Router(config)#ephone-dn 1

Router(config-ephone-dn)#number 030802

Router(config-ephone-dn)#ephone-dn 2

Router(config-ephone-dn)#number 030803

Router(config-ephone-dn)#ephone-dn 3

Router(config-ephone-dn)#number 030804

Router(config-ephone-dn)#ephone-dn 4

Router(config-ephone-dn)#number 030805

Router(config-ephone-dn)#ephone-dn 5

Router(config-ephone-dn)#number 030806

Router(config-ephone-dn)#ephone-dn 6

Router(config-ephone-dn)#number 030801

Router(config-ephone-dn)#exit

• Konfigurasi router telah selesai, kemudian kita akan masuk ke konfigurasi switchport, langkah – langkahnya adalah :

1. Pertama, Kita klik pada gambar switch, lalu masuk ke tab CLI
2. Pada tab CLI ketikkan perintah “en”. Kemudian “config terminal”
3. Kemudian masukkan perintah “int range fa0/1-24”
4. Kemudian ketikkan “switchport voice vlan 1”
5. Kemudian kita keluar dari config terminal. Caranya yaitu dengan menuliskan perintah “exit”.

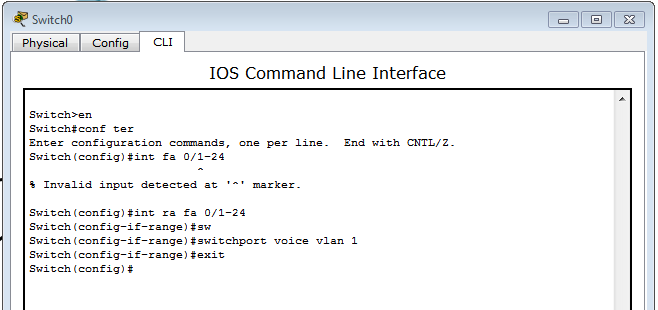

Seperti ini cara konfigurasi switchnya :

#Konfigurasi Switch

Switch>en

Switch#conf ter

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int ra fa 0/1-24

Switch(config-if-range)#sw

Switch(config-if-range)#switchport voice vlan 1

Switch(config-if-range)#exit

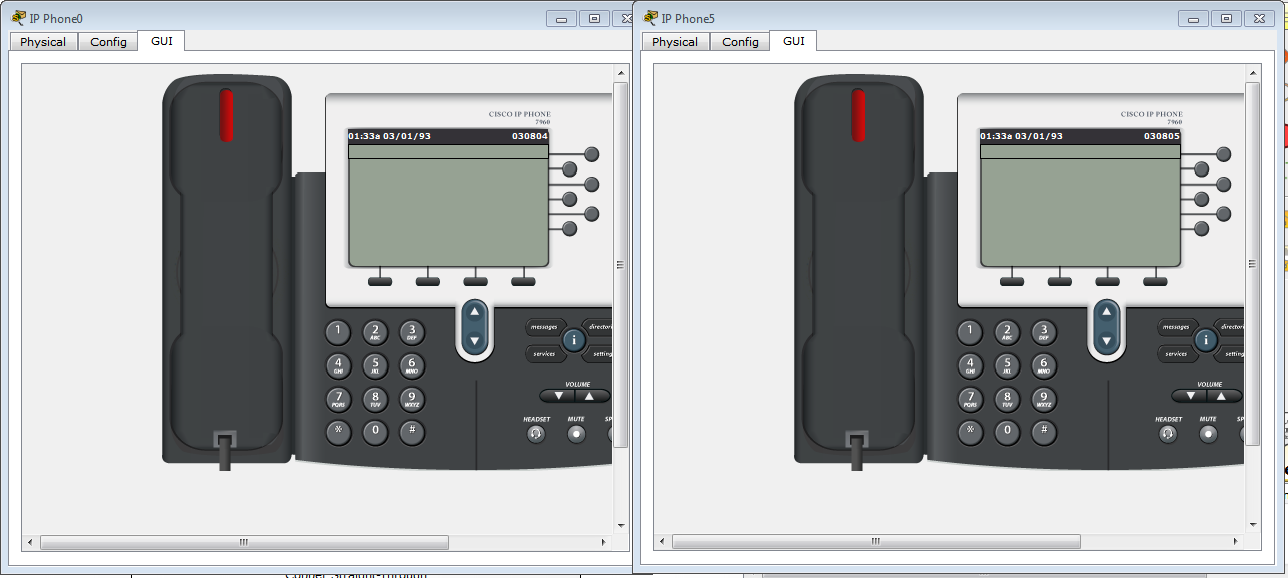

Sekarang kita akan mengetest koneksi dengan dial number

untuk konfigurasi selanjutnya kita mengetes status conec apa tidaknya. anda bisa gambar beerikut untuk mencoba pengetesannya.

nahhh silahkan anda masukan no yang akan di hubungi, coba satu - satu supaya lebih jelas sukses semua apa tidaknya.

sekian tutorial dari saya semoga berguna bagi kalian, dan mohon maaf apabila ada kesalahan penulisan atau perintah.

Wassalamu`alaikum Wr.Wb
